2 GYPFOR BA13
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
Mín. 73 | 41 / 39.4.0 (*) | -- | | |
| | | | |
(*) ACL089/17 - 2 GYPFOR BA13 STANDARD+MW STARFLEX;
4 GYPFOR BA13
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
Mín. 98 | 46 / 45.0 (*) | 60 | | |
| 53 / 51.2 (**) | 60 | | |
| | | | |
(*) ACL090/17 - 4 GYPFOR BA13 STANDARD+MW STARFLEX; (**) ACL098/17 - 4 GYPFOR BA13 ACOUSTIC+MW ROCKWOOL;
13+13+CM48(MW)+13+13+CM70(MW)+13+13
6 GYPFOR BA13
Rail 48 e 70, Stud 48 e 70
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto) | Ficha
Técnica | Ref.
Ensaio |
Mín. 248 | 69 / 64.4 (*) | 90 | | |
| | | | |
(*) ACL091/17 - 4 GYPFOR BA13 STANDARD+2 GYPFOR BA13 AQUA+MW STARFLEX;
2 GYPFOR BA15
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
Mín. 42 | 42 / 40.3 (*) | 45 | | |
| | | | |
(*) ACL092/17 - 2 GYPFOR BA15 STANDARD+MW STARFLEX;
4 GYPFOR BA15
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
Mín. 108 | 47 / 44.9 (*) | 45 | | |
| 55 / 53.0 (**) | 60 | | |
| 58 / 55.0 (***) | 90 | | |
| | | | |
(*) ACL093/17 - GYPFOR BA15 STANDARD+MW STARFLEX; (**) ACL103/17 - 4 GYPFOR BA15 STANDARD+MW ROCKWOOL; (***) ACL102/17 - 4 GYPFOR BA15 ACOUSTIC+MW ROCKWOOL
4 GYPFOR BA13
Rail 70, Stud 70
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
120 | 49 / 48 (*) | 60 | | |
| | | | |
(*) ACL094/17 - 4 GYPFOR BA13 STANDARD+MW STARFLEX;
13+13+13+CM70(MW)+13+13+13
6 GYPFOR BA13
Rail 70, Stud 70
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
220 | 52 / 50.8 (*) | 60 | | |
| 55 / 54.1 (**) | 90 | | |
| | | | |
(*) ACL095/17 - 6 GYPFOR BA13 STANDARD+MW STARFLEX; (**) ACL096/17 - 6 GYPFOR BA13 ACOUSTIC+MW ROCKWOOL;
13+13+CM48(MW)_CM48(MW)+13+13
4 GYPFOR BA13
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
146 | 65 / 62.5 (*) | 120 | | |
| | | | |
(*) ACL097/17 - 4 GYPFOR BA13 ACOUSTIC+MW ROCKWOOL;
15+15+CM70MW_CM70MW+15+15
4 GYPFOR BA15
Rail 70, Stud 70
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
200 | 69 / 65.9 (*) | 120 | | |
| | | | |
(*) ACL099/17 - 4 GYPFOR BA15 ACOUSTIC+MW ROCKWOOL;

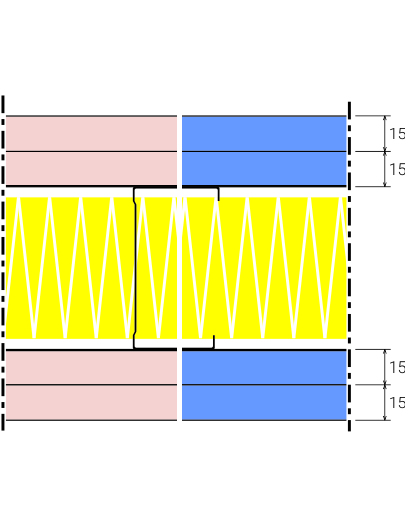

4 GYPFOR BA15
Rail 70, Stud 70
MW 60
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
130 | 55 / 53.6 (*) | 90 | | |
| | | | |
(*) ACL100/17 - 4 GYPFOR BA15 FIRE/ACOUSTIC+MW ROCKWOOL;
15+15+15+CM70(MW)+15+15+15
6 GYPFOR BA15
Rail 70, Stud 70
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
| 58 / 57.2 (*) | 90 | | |
| | | | |
(*) ACL101/17 - 6 GYPFOR BA15 FIRE/ACOUSTIC+MW ROCKWOOL;
15+15+CM48(MW)+15+CM48(MW)+15+15
6 GYPFOR BA15
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
| 65 / 60.3 (*) | 60 | | |
| | | | |
(*) ACL104/17 - 3 GYPFOR BA15 STANDARD + 2 GYPFOR BA15 FIRE/ACOUSTIC + MW ROCKWOOL;

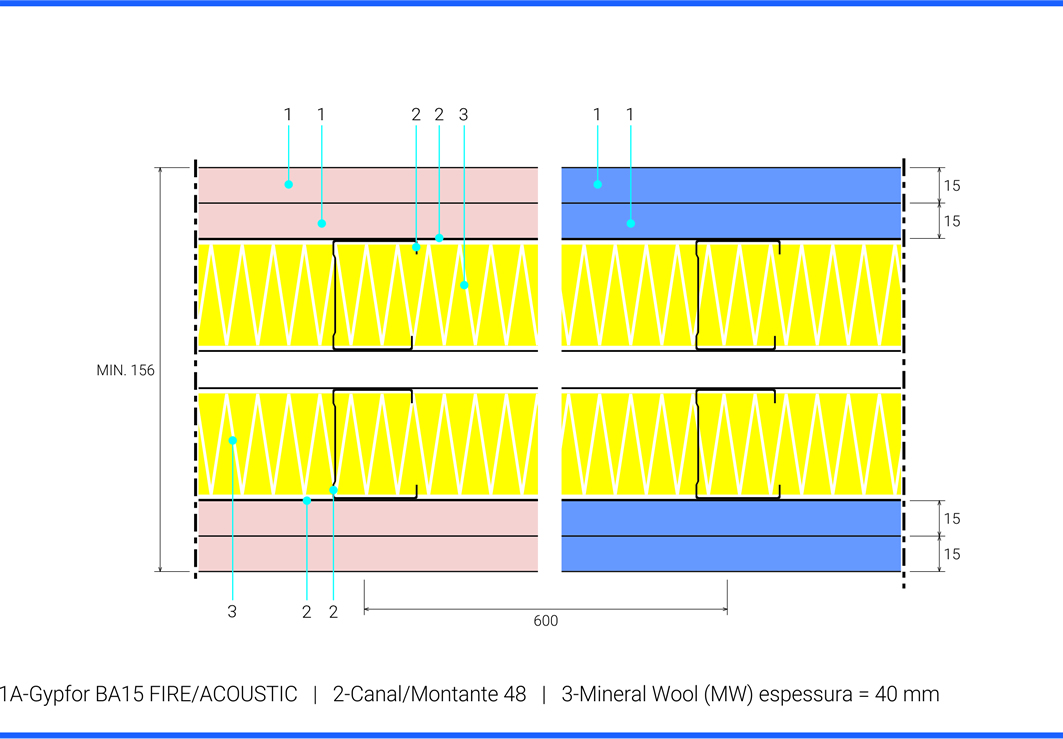

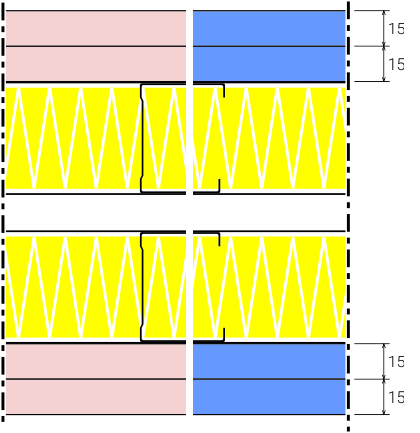

15+15+CM48MW40+CM48MW40+15+15
6 GYPFOR BA15
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
| 66 / 63.1 (*) | 60 | | |
| | | | |
(*) ACL105/17 - 4 GYPFOR BA15 FIRE/ACOUSTIC + MW ROCKWOOL;
13+13+CM48MW40+13+CM48MW40+13+13
6 GYPFOR BA15
Rail 48, Stud 48
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
| 65 / 60.3 (*) | 60 | | |
| | | | |
(*) ACL106/17 - 3 GYPFOR BA15 STANDARD + 2 GYPFOR BA15 FIRE/ACOUSTIC + MW ROCKWOOL;
4 GYPFOR BA18
Rail 70, Stud 70
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
142 | 58 / 56.3 | 90 | | |
| | | | |
(*) ACL107/17 - 4 GYPFOR BA18 STANDARD+MW ROCKWOOL;
4 GYPFOR BA13
Rail 70, Stud 70
MW
Esp. (mm)
Thic./Esp. | Rw / RA
(dB) / (dBA)
| EI
(minuto)
| Ficha
Técnica | Ref.
Ensaio |
142 | 67 / 64.9 | 90 | | |
| | | | |
(*) ACL108/17 - 4 GYPFOR BA13 STANDARD+MW ROCKWOOL;
